Tìm hiểu về hệ thống xử lý không khí AHU

Trong hệ thống điều hoà trung tâm, nước lạnh từ chiller qua đường ống tới dẫn tới AHU, rồi từ AHU chuyển tới các phòng sử dụng điều hoà. Vậy AHU là gì? Cấu tạo chung của AHU gồm những gì? Cùng tìm hiểu trong bài viết dưới đây nhé.

AHU LÀ GÌ?

AHU (tên đầy đủ là Air Handling Unit – Khối xử lý không khí) là một thiết bị trao đổi nhiệt được sử dụng trong hệ thống HVAC hoặc là các xưởng công nghiệp, nơi mà có yêu cầu cao về phòng sạch như: ngành dược phẩm, mỹ phẩm, công nghệ điện tử,….Ngày nay, hệ thống AHU được phổ biến rất nhiều trong các toà nhà thương mại, trung tâm thương mại lớn có hệ thống chiller trung tâm. Bạn cũng có thể hiểu nó là một thiết bị tiền xử lý kiểu như PAU tại các địa điểm như hành lang hay hội trường lớn,….

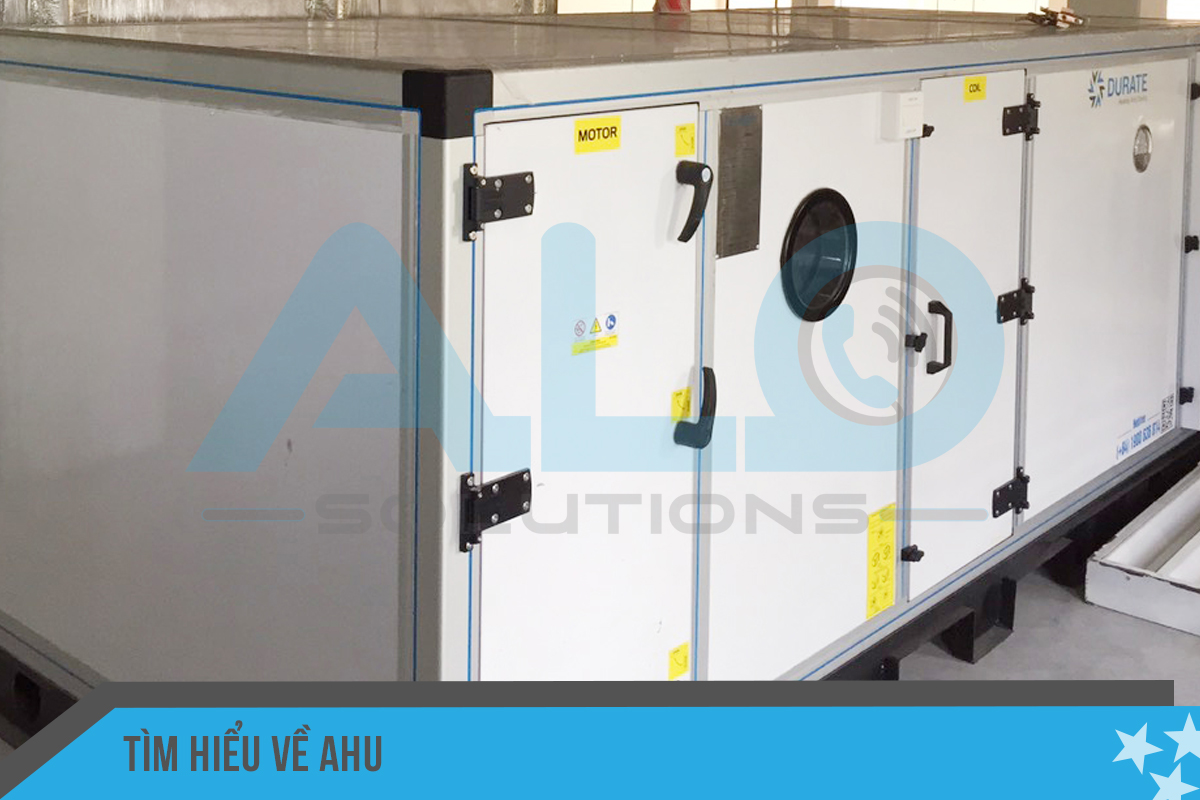

Hệ thống AHU

CẤU TẠO CHUNG CỦA AHU.

AHU thường được lắp ghép từ nhiều module như sau: Buồng hoà trộn (Mixing Box), Bộ lọc bụi (Filters: gồm nhiều tầng lọc từ các tấm Lọc khí), dàn trao đổi nhiệt (Heater/ cooler) và hộp quạt. Trên buồng hoà trộn có 02 cửa gắn van điều chỉnh, một cửa lấy gió tươi, một cửa nối với đường hồi gió.

AHU được thiết kế để phù hợp với mỗi công trình khác nhau, nhưng tất cả các loại AHU đều có một cấu tạo chung bao gồm:

– Quạt gió

– Dàn gia nhiệt/ Dàn lạnh (Heater/ Cooler)

– Bộ Lọc khí/ Lọc bụi

– Buồng hòa trộn

Để hệ thống hoạt động an toàn và đảm bảo, Bộ phận lọc đảm nhiệm chức năng loại bỏ các loại côn trùng, bụi bẩn, tạp chất lạc vào bên trong hệ thống.

Bộ lọc buị thường sử dụng nhiều kiểu lọc bụi với nhiều cấp độ khác nhau; Màng lọc làm từ sợi tổng hợp có thể là kiểu gấp nếp có khung nhôm, GI (Lọc sơ cấp) hoặc thiết kế kiểu túi vải – thường là lọc thứ cấp (Lọc túi M5, M6, F5, F6, F7, F8, F9).

Rất nhiều nhà máy thường sử dụng các khung lọc sơ cấp được gia công tháo lắp dễ dàng hoặc thay thế bằng cách cắt ghép tầng lọc sơ cấp bằng các cuộn bông. Nhưng đối với các tầng lọc đòi hỏi yêu cầu cao như EPA, HEPA, ULPA thì chỉ có thể dùng phương án thay thế.

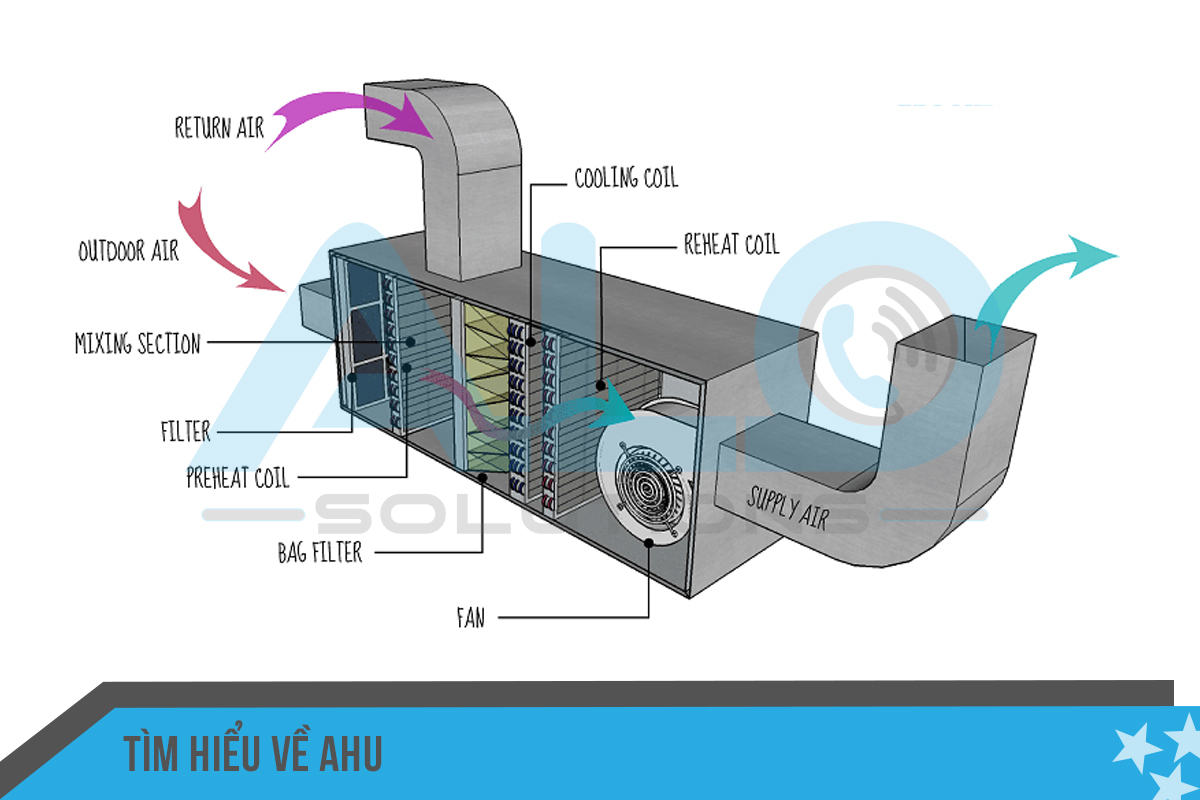

Cấu tạo chung AHU

NGUYÊN LÝ HOẠT ĐỘNG CỦA AHU.

Dàn trao đổi nhiệt có chức năng trao đổi nhiệt giữa nước lạnh khi đi qua các ống đồng trong AHU và không khi thổi qua nó. Nguyên lý hoạt động trung của AHU như sau: Khi nhiệt độ trong phòng lớn hơn so với nhiệt độ cài đặt thì van 3 ngã sẽ mở cho nước lạnh chảy qua bộ dàn trao đổi nhiệt cho đến khi nhiệt độ thấp hơn so với nhiệt độ cài đặt thì van 3 ngã mới đóng lại nước lạnh chảy qua đường bypass để về chiller. Trong khi đó, không khí trước khi được đưa vào AHU đều được lọc qua một bộ phận tiền lọc và lọc túi (Cần vệ sinh các bộ phận này thường xuyên), trong trường hợp cần có độ sạch sao thì phải sử dụng cả lọc HEPA. Không khí môi trường sau khi qua bộ lọc sẽ tiếp xúc với dàn trao đổi nhiệt bên trong AHU để tạo ra không khí lạnh, sau đó sẽ vào một buồng tuần hoàn để thổi không khí lạnh qua các đường ống gió rồi tới phòng sử dụng điều hoà.

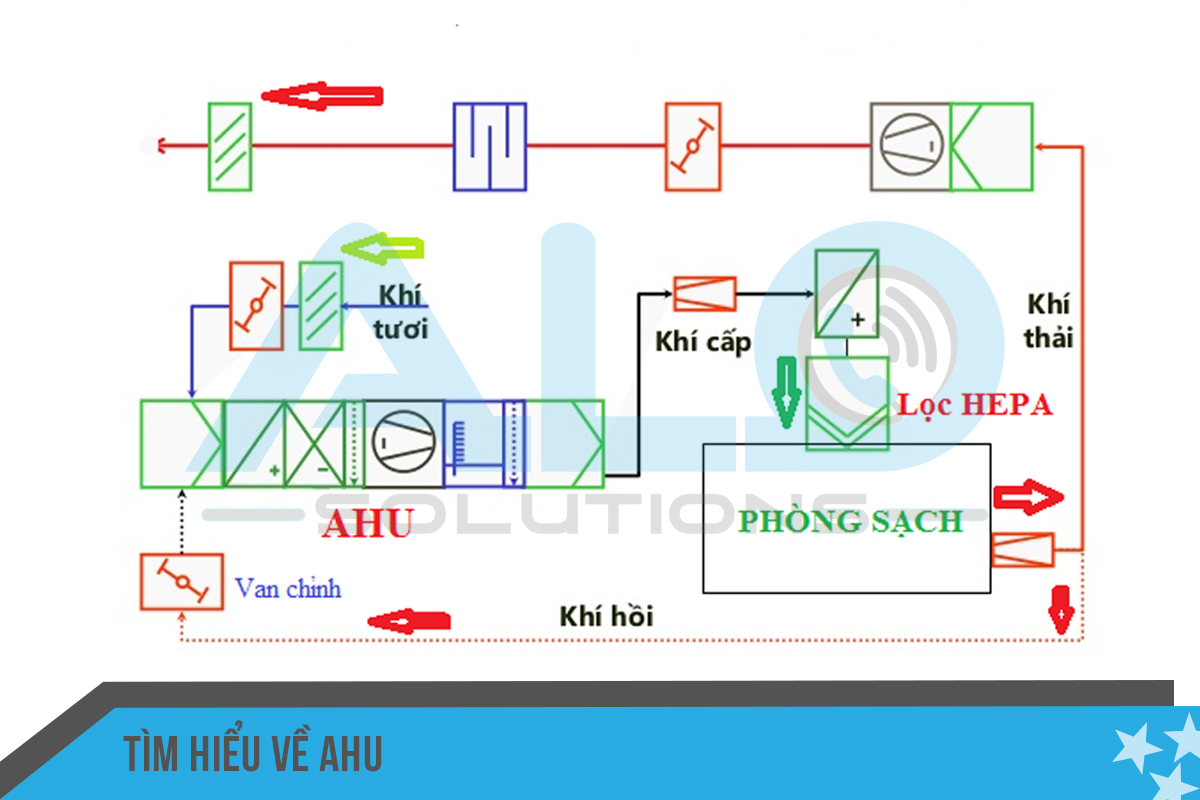

AHU trong hệ thống HVAC

Lưu ý

Công nghệ valve 3 ngã là công nghệ lâu đời, hiện nay, hầu hết đều sử dụng các actuator điều khiển trơn cho các valve nước lạnh, bởi chúng có thể điều khiển chính xác tới từng % độ mở của các valve nước lạnh.

Quạt cao áp ngày nay được thay thế bằng quạt 3 tốc độ với AHU loại nhỏ (có thể gọi là FCU) hoặc các VSD (tên đầy đủ là Variable Speed Drive) cho các quạt có công suất lớn.

Nhiệt độ không khí đầu ra sẽ được điều khiển thông qua tốc độ quạt gió và valve nước lạnh. Tuy nhiên, hầu hết các AHU đều có độ chính xác không được cao, nhiệm vụ chủ yếu của các AHU đó là xử lý sơ bộ luồng không khí. Để có độ ẩm chính xác thì người ta thường lắp các FCU tại từng khu vực để đạt được hiệu quả như ý.

Mỗi công trình thường sẽ có AHU khác nhau, điều này cần phụ thuộc vào yêu cầu từ chủ đầu tư và hiện trạng của công trình, vì vậy, nhà thầu thiết kế cơ điện cần hiểu rõ được những yêu cầu này để thiết kế chính xác AHU cần cho công trình.

Hi vọng, qua bài viết trên, bạn đã hiểu rõ được khái niệm về AHU là gì và cấu tạo chung của AHU trong hệ thống điều hoà trung tâm.

--------------------
